L23L24-QM technique-Software quality prediction

Agenda

• Problem definition
  문제 정의
• Defect prediction process based on machine learning
  머신러닝 기반 결함 예측 과정

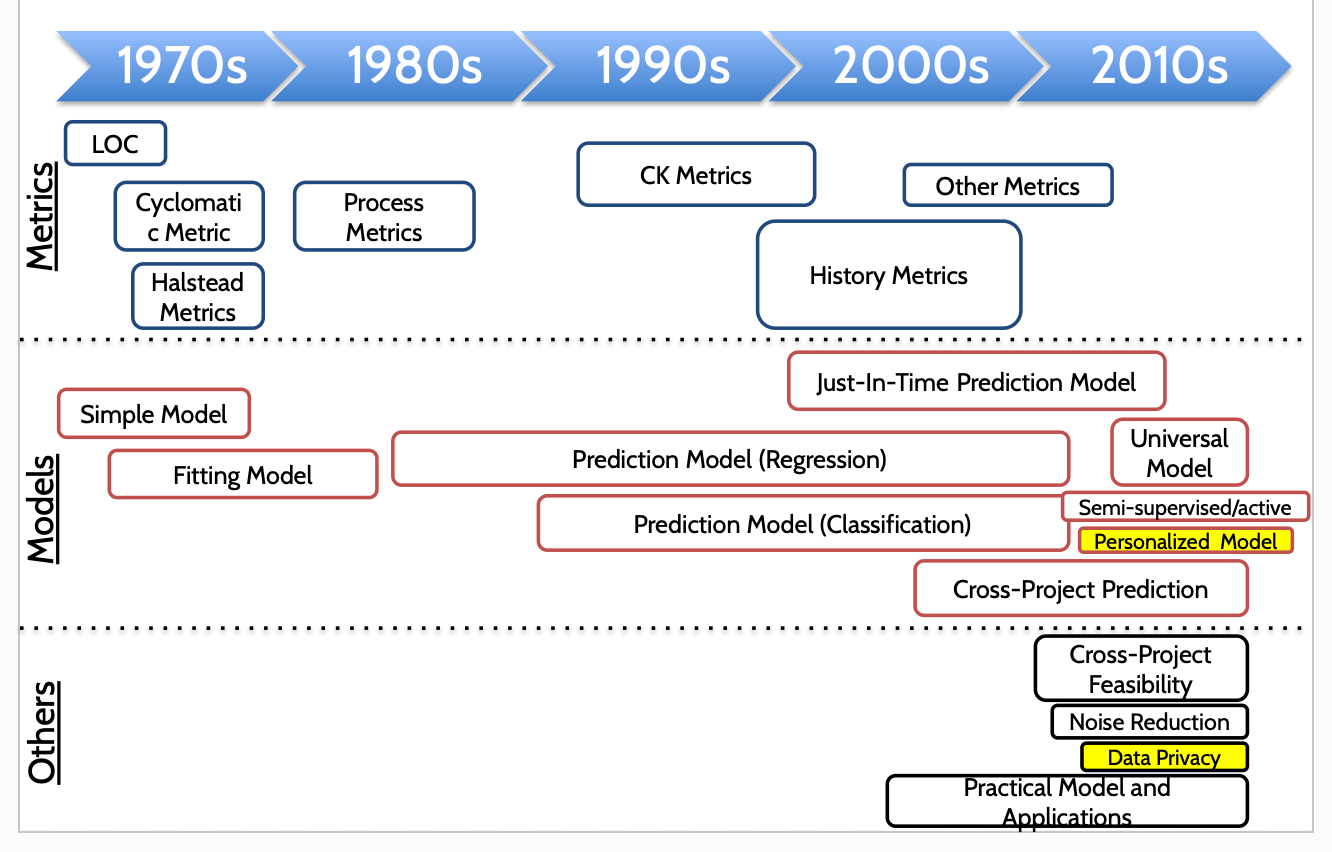

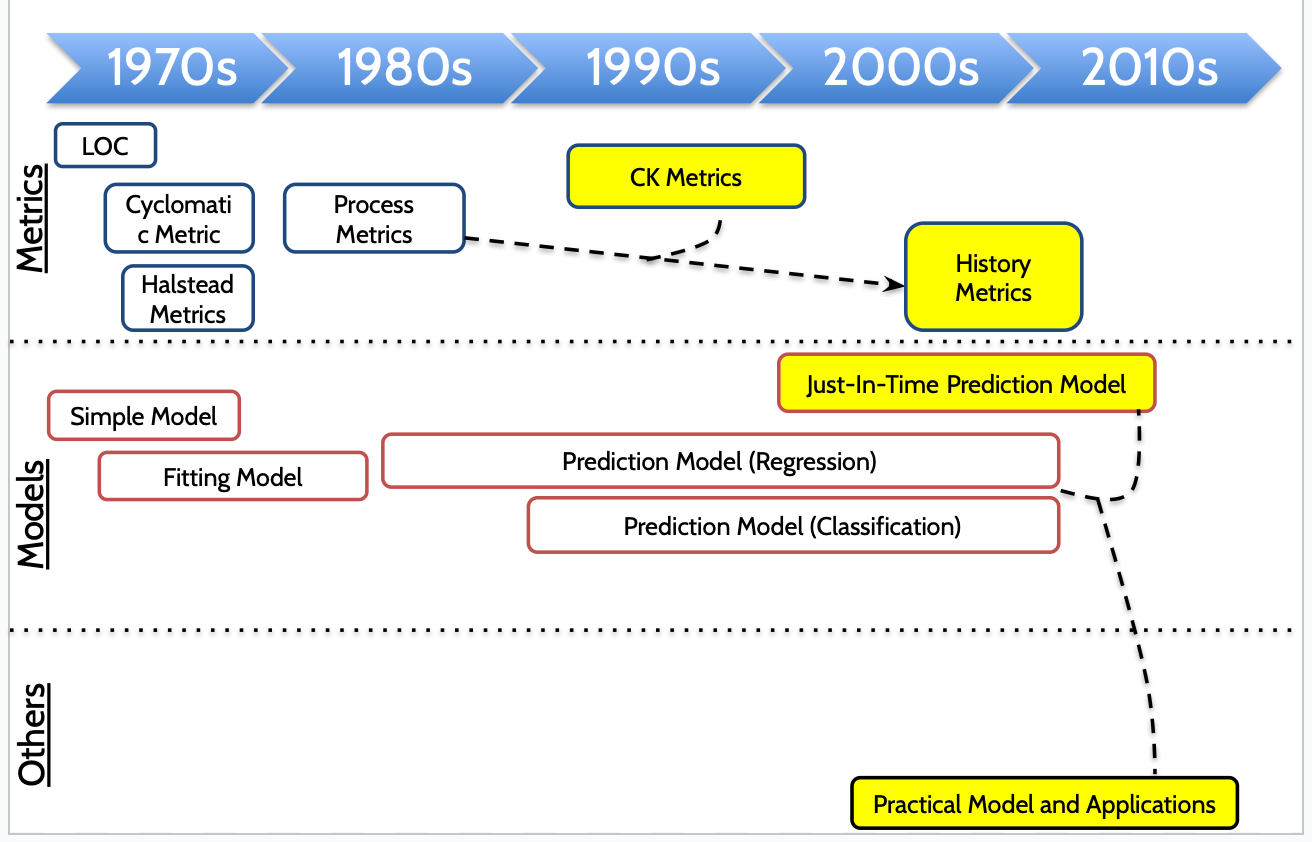

• History of defect prediction studies
  결함 예측 연구의 역사
• Recent research trends
  최근 연구 동향
• Current challenges
  현재의 도전 과제



Motivation

• General question of software defect prediction
  소프트웨어 결함 예측에 대한 일반적인 질문
  • Can we identify defect-prone entities (source code file, binary, module, change,...) in advance?
    사전에 결함이 발생하기 쉬운 요소들(소스코드 파일, 바이너리, 모듈, 변경사항 등)을 식별할 수 있는가?

    • # of defects
      결함의 수
    • buggy or clean
      버그가 많거나 깨끗함
• Why?
  왜 중요한가?

  • Quality assurance for large software (Akiyama@IFIP’71)
    대규모 소프트웨어의 품질 보증 (Akiyama@IFIP’71)
  • Effective resource allocation
    효율적인 자원 분배
    • Testing (Menzies@TSE07)
      테스트 작업 (Menzies@TSE07)
    • Code review (Rahman@FSE’11)
      코드 리뷰 작업 (Rahman@FSE’11)

Ground Assumption

• The more complex, the more defect-prone
  복잡할수록 결함이 발생할 가능성이 높다



Agenda

• Problem definition
  문제 정의
• Defect prediction process based on machine learning
  머신러닝 기반 결함 예측 과정
• History of defect prediction studies
  결함 예측 연구의 역사
• Recent research trends
  최근 연구 동향
• Current challenges
  현재의 도전 과제



Defect Prediction Process (Based on Machine Learning)

• Data Collection Period
  데이터 수집 기간

  • Collect Labels
    레이블 수집(예: buggy vs. clean, 버그 개수)
    • (e.g., buggy vs. clean, # of bugs)
  • Collect Metrics
    메트릭 수집예: LOC(코드 라인 수)

    • e.g., LOC (lines of code)

• Bug data for labeling
  레이블링을 위한 버그 데이터
  • SZZ algorithm
    SZZ 알고리즘
  • Git Blame
    Git Blame 도구
• Prediction Model
  예측 모델
  • Random Forest
    랜덤 포레스트
  • Support Vector Machine
    서포트 벡터 머신
  • Logistic Regression
    로지스틱 회귀
  • J48 Decision Tree
    J48 결정 트리
  • Linear Regression
    선형 회귀
  • ...
    ...



Evaluation Measures (classification)

		Predicted Class
		Buggy	Clean
Actual Class	Buggy	True Positive (TP) 정탐: 실제 결함을 결함으로 예측	False Negative (FN) 미탐: 실제 결함을 정상으로 예측
	Clean	False Positive (FP) 오탐: 실제 정상인데 결함으로 예측	True Negatives (TN) 정정: 실제 정상을 정상으로 예측      │



• Measures for binary classification
  이진 분류를 위한 평가 지표
  • Confusion matrix
    혼동 행렬
• False positive rate (FPR, PF) = FP / (TN + FP)
  거짓 양성 비율 = FP / (TN + FP)
• Accuracy = (TP + TN) / (TP + FP + TN + FN)
  정확도 = (TP + TN) / (TP + FP + TN + FN)
• Precision = TP / (TP + FP)
  정밀도 = TP / (TP + FP)
• Recall = TP / (TP + FN)
  재현율 = TP / (TP + FN)
• F-measure = 2 * Precision * Recall / (Precision + Recall)
  F-점수 = 2 * 정밀도 * 재현율 / (정밀도 + 재현율)

• AUC (Area Under receiver operating characteristic Curve)
  AUC (수신자 조작 특성 곡선 아래 면적)

• AUCEC (Area Under Cost Effectiveness Curve)
  AUCEC (비용 효과 곡선 아래 면적)



Prediction Performance Goal

• Recall vs. Precision
  재현율 vs. 정밀도
  • Strong predictor criteria
    강력한 예측기의 기준
  • 70% recall and 25% false positive rate (Menzies@TSE07)
    재현율 70%, 거짓 양성 비율 25% (Menzies@TSE07)
  • Precision, recall, accuracy ≥ 75% (Zimmermann@FSE09)
    정밀도, 재현율, 정확도 모두 75% 이상 (Zimmermann@FSE09)
• Cost Effectiveness
  • Effort
    노력 기준
  • Review 20% of source code and find 80% of bugs
    소스코드의 20%만 검사해서 80%의 버그를 발견(즉, AUCEC20 = 80%)





Agenda

• Problem definition
  문제 정의
• Defect prediction process based on machine learning
  머신러닝 기반 결함 예측 과정
• History of defect prediction studies
  결함 예측 연구의 역사
• Recent research trends
  최근 연구 동향
• Current challenges
  현재의 도전 과제



Two Focuses on Defect Prediction

• How much complex is software and its process?
  소프트웨어와 그 개발 과정이 얼마나 복잡한가?
  • Metrics = (Data)
    메트릭 = (데이터)
  • How can we predict whether software has defects?
    소프트웨어에 결함이 있는지 어떻게 예측할 수 있을까?
  • Models based on the metrics
    메트릭 기반의 예측 모델



Defect Prediction Approaches (1)
결함 예측 접근 방식





1. Identifying Defect-prone Entities

• Akiyama’s equation (Akiyama@IFIP71)
  아키야마의 수식 (Akiyama@IFIP71)
  • # of defects = 4.86 + 0.018 * LOC (=Lines Of Code)
    결함 수 = 4.86 + 0.018 * LOC (코드 라인 수)
  • 23 defects in 1 KLOKC
    1 KLOC(1천 줄)당 약 23개의 결함
  • 실제 시스템에서 도출된 수식
  • 코드가 많아질수록 오류가 발생할 수 있다.

• Limitation
  한계점
  • Only LOC is not enough to capture software complexity
    LOC만으로는 소프트웨어의 복잡도를 충분히 설명할 수 없다



Defect Prediction Approaches (2)
결함 예측 접근 방식







2. Complexity Metrics and Fitting Models

• Cyclomatic complexity metric (McCabe76)
  사이클로매틱 복잡도 메트릭 (McCabe76)
  • “Logical complexity” of a program represented in control flow graph
    제어 흐름 그래프를 통해 나타내는 프로그램의 논리적 복잡도
  • V(G) = #edge – #node + 2
    V(G) = 엣지 수 – 노드 수 + 2
• Halstead complexity metrics (Halsted77)
  할스테드 복잡도 메트릭 (Halsted77)
  • Metrics based on # of operators and operands
    연산자와 피연산자 수를 기반으로 한 메트릭
  • Volume = N * log2n
    볼륨 = N * log2(n)
  • # of defects = Volume / 3000
    결함 수 = 볼륨 / 3000
• Limitation
  한계점
  • Do not capture complexity (amount) of change.
    변경의 양이나 복잡도를 포착하지 못한다
  • Just fitting models but not prediction models in most of studies conducted in 1970s and early 1980s
    대부분의 1970~80년대 연구는 예측 모델이 아니라 적합 모델이었다
    • Correlation analysis between metrics and # of defects
      메트릭과 결함 수 간의 상관관계 분석
      • By linear regression models
        선형 회귀 모델을 통해 분석
    • Models were not validated for new entities (modules).
      모델이 새로운 모듈에 대해 검증되지 않았다



Defect Prediction Approaches (3)
결함 예측 접근 방식





Regression Model
회귀 모델

• Shen et al.’s empirical study (Shen@TSE85)
  션 외 연구진의 실증 연구 (Shen@TSE85)
  • Linear regression model
    선형 회귀 모델
  • Validated on actual new modules
    실제 신규 모듈에 대해 검증됨
  • Metrics
    사용된 메트릭

    • Halstead, # of conditional statements
      할스테드, 조건문 수
    • Process metrics
      프로세스 메트릭
      • Delta of complexity metrics between two successive system versions
        두 연속된 시스템 버전 간의 복잡도 지표의 차이
  • Measures
    측정 항목

    • Between actual and predicted # of defects on new modules
      신규 모듈에서의 실제 vs 예측된 결함 수 비교
      • MRE (Mean magnitude of relative error)
        상대 오차 평균
        • average of (D - D’)/D for all modules
          전체 모듈에 대해 (D - D') / D의 평균
          • D: actual # of defects
            D: 실제 결함 수
          • D’: predicted # of defects
            D’: 예측 결함 수
        • MRE = 0.48



Classification Model

• Discriminative analysis by Munson et al. (Munson@TSE92)
  먼슨 외 연구진의 판별 분석 (Munson@TSE92)
  • Logistic regression
    로지스틱 회귀
  • High risk vs. low risk modules
    고위험 vs. 저위험 모듈 분류
  • Metrics
    사용된 메트릭
    • Halstead and Cyclomatic complexity metrics
      할스테드와 사이클로매틱 복잡도 메트릭
  • Measure
    측정 항목
    • Type I error: False positive rate
      1종 오류: 거짓 양성 비율
    • Type II error: False negative rate
      2종 오류: 거짓 음성 비율
• Result
  결과
  • Accuracy: 92% (6 misclassification out of 78 modules)
    정확도: 92% (78개 중 6개 오분류)
  • Precision: 85%
    정밀도: 85%
  • Recall: 73%
    재현율: 73%
  • F-measure: 88%
    F-점수: 88%



Defect Prediction (Based on Machine Learning)

• Limitations
  한계점
  • Limited resources for process metrics
  • 프로세스 메트릭을 위한 자원이 제한됨
    • Error fix in unit testing phase was conducted informally by an individual developer (no error information available in this phase). (Shen@TSE85)
      단위 테스트 단계에서의 오류 수정은 개인 개발자에 의해 비공식적으로 수행되어 오류 정보가 없음 (Shen@TSE85)
  •
  • Existing metrics were not enough to capture complexity of object-oriented (OO) programs.
    기존 메트릭만으로는 객체 지향 프로그램의 복잡도를 포착하기 어려움
  • Helpful for quality assurance team but not for individual developers
    QA 팀에게는 유용하지만, 개별 개발자에게는 도움이 되지 않음



Defect Prediction Approaches (4)
결함 예측 접근 방식





Risk Prediction of Software Changes (Mockus@BLTJ00)
소프트웨어 변경의 위험 예측 (Mockus@BLTJ00)

• Logistic regression
  로지스틱 회귀
• Change metrics
  변경 메트릭
  • LOC added/deleted/modified
    추가/삭제/수정된 코드 라인 수
  • Diffusion of change
    변경의 확산 범위
  • Developer experience
    개발자의 경험
• Result
  결과
  • Both false positive and false negative rate: 20% in the best case
    거짓 양성률과 거짓 음성률 모두 최선의 경우 20%
• Advantage
  장점
  • Show the feasible model in practice
    실제 적용 가능한 모델을 제시
• Limitation
  한계
  • Conducted 3 times per week
    주 3회 실행됨
  • Not fully Just-In-Time
    완전한 실시간 모델은 아님
  • Validated on one commercial system (5ESS switching system software)
    하나의 상용 시스템(5ESS 교환 시스템 소프트웨어)에서만 검증됨



BugCache (Kim@ICSE07) 버그캐시 (Kim@ICSE07)

• Maintain defect-prone entities in a cache
  결함 발생 가능성이 높은 파일들을 캐시에 저장
• Approach
  접근 방식
• Result
  결과

  • Top 10% files account for 73-95% of defects on 7 systems
    상위 10%의 파일들이 전체 결함의 73~95%를 차지 (7개 시스템 기준)
•  Advantages
  장점
  • Cache can be updated quickly with less cost. (c.f. static models based on machine learning)
    캐시는 머신러닝 기반의 정적 모델에 비해 적은 비용으로 빠르게 갱신할 수 있다.
  • Just-In-Time: always available whenever QA teams want to get the list of defect-prone entities
    JIT(Just-In-Time): QA 팀이 결함 가능성이 높은 항목 목록이 필요할 때마다 항상 즉시 사용 가능하다.
• Limitations
  제한 사항
  • Cache is not reusable for other software projects.
    캐시는 다른 소프트웨어 프로젝트에 재사용할 수 없다.
  • Designed for QA teams
    QA 팀을 위해 설계되었다.
    • Applicable only in a certain time point after a bunch of changes (e.g., end of a sprint)
      여러 변경 이후 특정 시점(예: 스프린트 종료 시)에만 적용 가능하다.
    • Still limited for individual developers in development phase
      개발 단계에 있는 개별 개발자에게는 여전히 적용이 제한적이다.





Change Classification (Kim@TSE08)
변경 분류 모델 (Kim@TSE08)

• Classification model based on SVM
  서포트 벡터 머신(SVM) 기반 분류 모델
• About 11,500 features|
  약 11,500개의 피처 사용
  • Change metadata such as changed LOC, change count
    변경된 LOC, 변경 횟수 등의 메타데이터
  • Complexity metrics
    복잡도 메트릭
  • Text features from change log messages, source code, and file names
    변경 로그, 소스코드, 파일명에서 추출된 텍스트 특징
• Results
  결과
  • 78% accuracy and 60% recall on average from 12 open-source projects
    12개 오픈소스 프로젝트에서 평균 정확도 78%, 재현율 60%
• Limitations
  한계

  • Heavy model (11,500 features)
    매우 많은 피처 수로 인해 무거운 모델
  • Not validated on commercial software products.
    상용 소프트웨어에서 검증되지 않음



Follow-up Studies
후속 연구들

• Studies addressing limitations
  기존 한계를 보완한 연구들
  • “Reducing Features to Improve Code Change-Based Bug Prediction” (Shivaji@TSE`13)
    코드 변경 기반 결함 예측에서 피처 수를 줄여 성능 개선
    • With less than 10% of all features, buggy F-measure is 21% improved.
      전체 피처의 10% 미만으로 F-measure가 21% 향상됨
  • “Software Change Classification using Hunk Metrics” (Ferzund@ICSM`09)
    헝크 메트릭을 이용한 변경 분류
    • 27 hunk-level metrics for change classification
      변경 분류를 위한 27개 헝크 수준 메트릭
    • 81% accuracy, 77% buggy hunk precision, and 67% buggy hunk recall
      정확도 81%, 결함 헝크 정밀도 77%, 재현율 67%
  • “A large-scale empirical study of just-in-time quality assurance” (Kamei@TSE13)
    대규모 실증 연구를 통한 실시간 품질 보증 분석
    • 14 process metrics (mostly from Mockus00)
      14개의 프로세스 메트릭 사용 (대부분 Mockus`00 기반)
    • 68% accuracy, 64% recall on 11 open-source and commercial projects
      11개 오픈소스 및 상용 프로젝트에서 정확도 68%, 재현율 64%

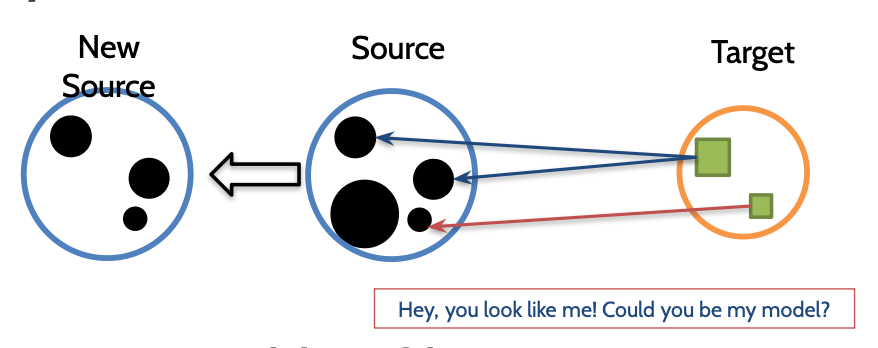

  • “An Empirical Study of Just-In-Time Defect Prediction Using Cross-Project Models” (Fukushima@MSR`14)
    크로스 프로젝트 모델을 활용한 실시간 결함 예측 연구
    • Median AUC: 0.72
      AUC 중앙값: 0.72



Challenges of JIT model
JIT(Just-In-Time) 모델의 도전 과제

• Practical validation is difficult
  실제 적용 검증이 어렵다
  • Just 10-fold cross validation in current literature
    현존 연구들은 대부분 10겹 교차검증에 한정됨
  • Require validation on real scenario
    실제 시나리오 기반의 검증 필요
  • e.g., online machine learning
    예: 온라인 머신러닝
• Still difficult to review huge change'
  대규모 변경에 대한 검토는 여전히 어려움

  • Fine-grained prediction within a change
    변경 내에서의 세밀한 예측
    • e.g., Line-level prediction
      예: 라인 단위 예측

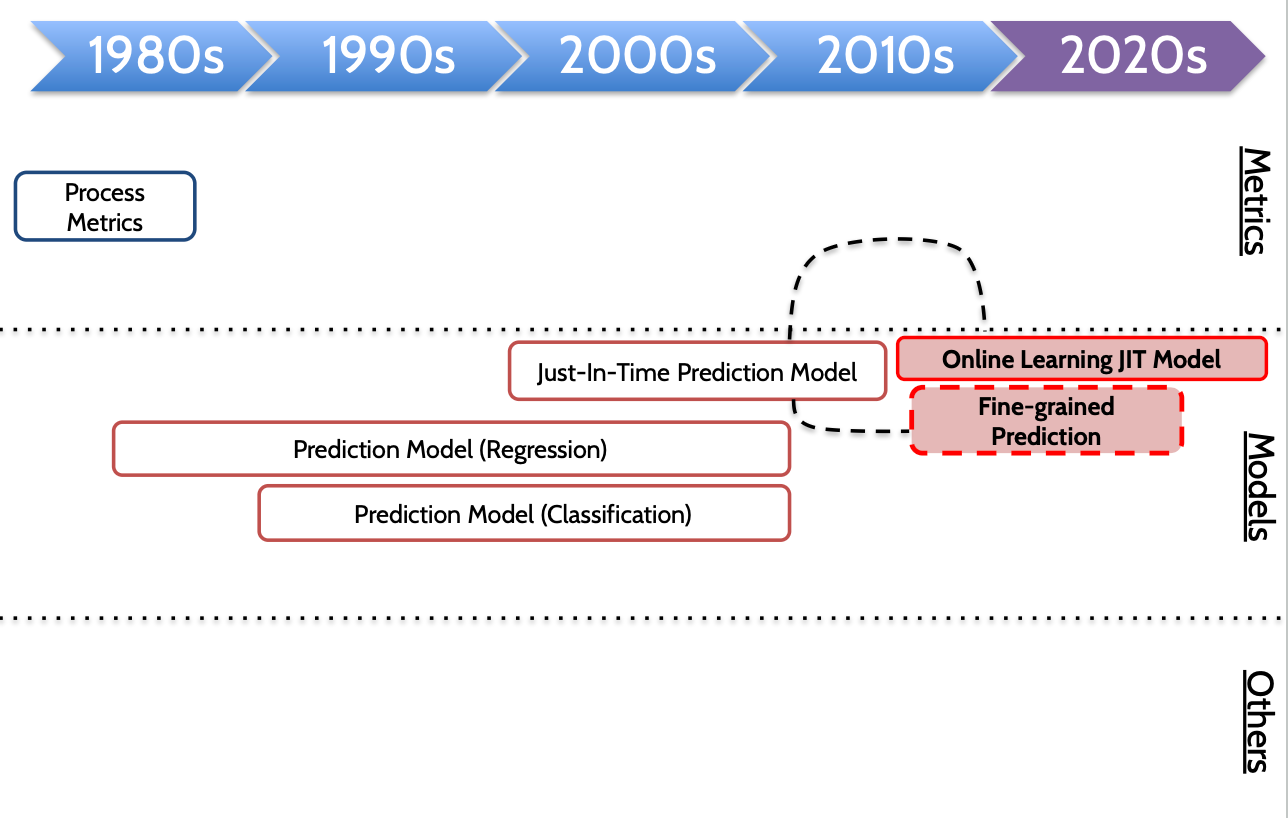

Next Steps of Defect Prediction (1)
결함 예측의 다음 단계



Defect Prediction Approaches (5)
결함 예측 접근 방식





Defect Prediction in Industry
산업 현장에서의 결함 예측

• “Predicting the location and number of faults in large software systems” (Ostrand@TSE05)
  대규모 소프트웨어 시스템에서 결함 위치 및 수 예측 (Ostrand@TSE05)
  • Two industrial systems
    2개 상용 시스템 대상
  • Recall 86%
    재현율 86%
  • 20% most fault-prone modules account for 62% faults
    결함 발생 가능성이 높은 상위 20% 모듈이 전체 결함의 62%를 차지



Case Study for Practical Model
실제 적용 모델에 대한 사례 연구

• “Does Bug Prediction Support Human Developers? Findings From a Google Case Study” (Lewis@ICSE`13)
  결함 예측이 실제로 개발자에게 도움이 되는가? (Google 사례 기반)
  • No identifiable change in developer behaviors after using defect prediction model
    결함 예측 모델 사용 이후, 개발자 행동에 명확한 변화 없음
• Required characteristics but very challenging
  필수적이지만 구현이 매우 어려운 특성
  • Actionable messages / obvious reasoning
    행동 유도형 메시지 / 명확한 근거 제공



Next Steps of Defect Prediction (2)
결함 예측의 다음 단계



Defect Prediction Approaches (6)
결함 예측 접근 방식



Representative OO Metrics
대표적인 객체지향 메트릭

Metric	Description
WMC	Weighted Methods per Class (# of methods) 클래스당 가죽 메서드 수 (메서드 개수 기준)
DIT	Depth of Inheritance Tree (# of ancestor classes) 상속 트리 깊이 (상위 클래스 개수)
NOC	Number of Children 자식 클래스 수
CBO	Coupling between Objects (# of coupled classes) 객체 간 결합도 (연결된 클래스 수)
RFC	Response for a class: WMC + # of methods called by the class 클래스의 응답수 : WMC + 클래스가 호출하는 메서드 수
LCOM	Lack of Cohesion in Methods (# of "connected components") 메서드 간 응집도 부족 (연결된 구성 요소 개수 기준)



• CK metrics (Chidamber&Kemerer@TSE`94)
  CK 메트릭 (Chidamber & Kemerer, 1994)
• Prediction Performance of CK vs. code (Basili@TSE96)
  CK 메트릭 vs. 코드 메트릭의 예측 성능 비교 (Basili@TSE96)
  • F-measure: 70% vs. 60%
    F-점수: 70% (CK) vs. 60% (코드 메트릭)



Defect Prediction Approaches (7)
결함 예측 접근 방식





Representative History Metrics
대표적인 히스토리 메트릭

Name 이름	# of metrics 메트릭 수	Metric source 메트릭 소스	Citation 인용
Relative code change churn 상대적 코드 변경 이탈	8	SW Repo. SW 저장소	Nagappan@ICSE`05
Change 변경	17	SW Repo SW 저장소	Moser@ICSE`08
Change Entropy 변경 엔트로피	1	SW Repo. SW 저장소	Hassan@ICSE`09
Code metric churn 코드 메트릭 이탈 Code Entropy 코드 엔트로피	2	SW Repo. SW 저장소	D'Ambros@MSR`10
Popularity 인기도	5	Email archive 이메일 아카이브	Bacchelli@FASE`10
Ownership 소유권	4	SW Repo. SW 저장소	Bird@FSE`11
Micro Interaction Metrics (MIM) 마이크로 상호작용 메트릭	56	Mylyn	Lee@FSE`11

• SW Repo. = version control system + issue tracking system
  SW 저장소 = 버전 관리 시스템 + 이슈 추적 시스템

• Advantage
  장점
  • Better prediction performance than code metrics
    코드 메트릭보다 더 나은 예측 성능



History Metrics
히스토리 메트릭

• Limitations
  제한 사항
  • History metrics do not extract particular program characteristics such as developer social network, component network, and anti-pattern.
    히스토리 메트릭은 개발자 소셜 네트워크, 컴포넌트 네트워크, 안티 패턴 같은 특정한 프로그램 특성을 추출하지 못한다.
  • Noise data
    노이즈 데이터 존재
    • Bias in Bug-Fix Dataset (Bird@FSE09)
      버그 수정 데이터셋에 편향 존재 (Bird@FSE09)
  •  Not applicable for new projects and projects lacking in historical data
    신규 프로젝트나 히스토리 데이터가 부족한 프로젝트에는 적용 불가



Defect Prediction Approaches (8)
결함 예측 접근 방식





Other Metrics
기타 메트릭

Name / 이름	# of metrics / 메트릭 수	Metric source / 메트릭 소스	Citation / 인용
Component network 컴포넌트 네트워크	28	Binaries (Windows Server 2003) 바이너리 (윈도우 서버 2003)	Zimmermann@ICSE`08
Developer-Module network 개발자-모듈 네트워크	9	SW Repo. + Binaries 소프트웨어 저장소 + 바이너리	Pinzger@FSE`08
Developer social network 개발자 소셜 네트워크	4	SW Repo. 소프트웨어 저장소	Meneely@FSE`08
Anti-pattern 안티패턴	4	SW Repo. + Design-pattern 소프트웨어 저장소 + 디자인 패턴	Taba@ICSM`13



• SW Repo. = version control system + issue tracking system
  SW 저장소 = 버전 관리 시스템 + 이슈 추적 시스템



Defect Prediction Approaches (9)
결함 예측 접근 방식





Noise Reduction
노이즈 제거

• Noise detection and elimination algorithm (Kim@ICSE11)
  노이즈 탐지 및 제거 알고리즘 (Kim@ICSE11)
  • Closest List Noise Identification (CLNI)
    CLNI 알고리즘
    • Based on Euclidean distance between instances
      인스턴스 간 유클리디안 거리 기반
  • Average F-measure improvement
    평균 F-점수 향상
    • 0.504 → 0.621
      0.504에서 0.621로 개선
• Relink (Wu@FSE11)
  ReLink 기법 (Wu@FSE11)
  • Recover missing links between bugs and commits
    버그와 커밋 간 누락된 연결 복원
  • 60% → 78% recall for missing links
    누락 링크에 대한 재현율 60% → 78%
  • F-measure improvement
    F-점수 향상
    • e.g. 0.698 (traditional) → 0.731 (ReLink)
      예: 기존 방식 0.698 → ReLink 0.731



Defect Prediction Approaches (10)
결함 예측 접근 방식



Defect Prediction for New Software Projects
신규 소프트웨어 프로젝트를 위한 결함 예측

• Universal Defect Prediction Model
  범용 결함 예측 모델
• Semi-supervised / active learning
  준지도 학습 / 능동 학습
• Cross-Project Defect Prediction
  크로스 프로젝트 결함 예측 (CPDP)



Universal Defect Prediction Model (Zhang@MSR14)
범용 결함 예측 모델 (Zhang@MSR14)

• Context-aware rank transformation
  컨텍스트 인식 순위 변환
  • Transform metric values ranged from 1 to 10 across all projects.
    모든 프로젝트에서 메트릭 값을 1~10 범위로 정규화
• Model built by 1398 projects collected from SourceForge and Google code
  SourceForge와 Google Code에서 수집한 1,398개 프로젝트 기반 모델



Defect Prediction Approaches (11)
결함 예측 접근 방식





Semi-supervised/Active learning
준지도 / 능동 학습

• Semi-supervised learning with dimension reduction for defect prediction (Lu@ASE12)
  결함 예측을 위한 차원 축소 기반 준지도 학습 (Lu@ASE12)
  • Training a model by a small set of labeled instances together with many unlabeled instances
    소수의 라벨링된 데이터와 다수의 비라벨 데이터로 모델 학습
  • AUC improvement
    AUC 향상
    • 0.83 → 0.88 with 2% labeled instances
      라벨링된 인스턴스가 2%일 때 AUC 0.83 → 0.88

• Sample-based semi-supervised/active learning for defect prediction (Li@AESEJ12)
  샘플 기반 준지도 / 능동 학습 (Li@AESEJ12)
  • Average F-measure
    평균 F-점수
    • 0.628 → 0.685 with 10% sampled instances
      샘플링 10%일 때 0.628 → 0.685



Defect Prediction Approaches (12)
결함 예측 접근 방식



Cross-Project Defect Prediction (CPDP)
크로스 프로젝트 결함 예측

• For a new project or a project lacking in the historical data
  히스토리 데이터가 부족한 프로젝트나 신규 프로젝트를 위한 예측 기법
• Only 2% out of 622 prediction combinations worked. (Zimmermann@FSE`09)
  622개의 예측 조합 중 단 2%만이 작동했습니다. (Zimmermann@FSE`09)



Transfer Learning (TL)
전이 학습

• Traditional Machine Learning (ML)
  전통적인 머신러닝
• Transfer Learning
  전이 학습
• Pan et al.@TNN`10, Domain Adaptation via Transfer Component Analysis
  도메인 적응 기반 전이 컴포넌트 분석 (Pan 외, 2010)



CPDP
크로스 프로젝트 결함 예측

Transfer learning 전이 학습 방법	Metric Compensation 메트릭 보상	NN Filter 최근접 이웃 필터	TNB	TCA+
Preprocessing 전처리	N/A해당 없음	Feature selection, Log-filter 특성 선택, 로그 필터	Log-filter 로그 필터	Normalization 정규화
Machine learner 머신 러너	C4.5	Naive Bayes 나이브 베이즈	TNB	Logistic Regression 로지스틱 회귀
# of Subjects 실험 대상 수	2명	10명	10명	8명
# of predictions 예측 횟수	2회	10회	10회	26회
Avg. f-measure 평균 F-측정값	0.67 (W: 0.79, C: 0.58)	0.35 (W: 0.37, C: 0.26)	0.39 (NN: 0.35, C: 0.33)	0.46 (W: 0.46, C: 0.36)
Citation 인용문헌	Watanabe@PROMISE '08	Turhan@ESEJ '09	Ma@IST '12	Nam@ICSE '13

• Adopting transfer learning
  전이 학습을 도입함



Metric Compensation (Watanabe@PROMISE '08)
메트릭 보상 (Watanabe@PROMISE '08)

• Key idea
  핵심 아이디어
• New target metric value = target metric value × average source metric value / average target metric value
  새로운 타겟 메트릭 값 = 타겟 메트릭 값 × 소스 평균 메트릭 값 / 타겟 평균 메트릭 값



NN Filter (Turhan@ESEJ '09)
최근접 이웃 필터 (Turhan@ESEJ '09)

• Key idea
  핵심 아이디어
• Nearest neighbor filter
  최근접 이웃 필터 사용
  • Select 10 nearest source instances of each target instance
    각 타겟 인스턴스에 대해 가장 가까운 소스 인스턴스 10개를 선택



Transfer Naive Bayes (Ma@IST '12)
전이 나이브 베이즈 (Ma@IST '12)

• Key idea
  핵심 아이디어
  • Build a model ➔ Provide more weight to similar source instances to build a Naive Bayes Model
    모델을 학습할 때, 유사한 소스 인스턴스에 더 많은 가중치를 부여하여 나이브 베이즈 모델 생성



Transfer Naive Bayes (cont.) (Ma@IST '12)
전이 나이브 베이즈 (계속) (Ma@IST '12)

• Transfer Naive Bayes
  전이 기반 나이브 베이즈
  • New prior probability
    새로운 사전 확률 계산
  • New conditional probability
    새로운 조건부 확률 계산



TCA+ (Nam@ICSE '13)

• Key idea
  핵심 아이디어
  • TCA (Transfer Component Analysis)
    TCA (전이 성분 분석) 기반 접근



Transfer Component Analysis (cont.)
전이 성분 분석 (계속)

• Feature transformation approach
  특성 변환 방식 사용
  • Dimensionality reduction
    차원 축소 수행
  • Projection
    투영 기법 적용
    • Map original data in a lower-dimensional feature space
      원본 데이터를 저차원 특성 공간에 매핑



TCA (cont)



TCA+ (Nam@ICSE'13)



Current CPDP using TL
전이 학습을 활용한 현재의 크로스 프로젝트 결함 예측 (CPDP)

• Advantages
  장점

  • Comparable prediction performance to within-prediction models
    동일 프로젝트 내 예측 모델과 유사한 성능을 보임
  • Benefit from the state-of-the-art TL approaches
    최신 전이 학습 기법의 이점을 활용함
• Limitation
  한계

  • Performance of some cross-prediction pairs is still poor. (Negative Transfer)
    일부 크로스 예측 쌍에서는 여전히 성능이 낮음 (부정적 전이)



Defect Prediction Approaches (13)
결함 예측 접근 방식



Feasibility Evaluation for CPDP
CPDP의 적용 가능성 평가

• Solution for negative transfer
  부정적 전이 문제 해결 방안

  • Decision tree using project characteristic metrics (Zimmermann@FSE`09)
    프로젝트 특성 메트릭을 이용한 결정 트리
    • E.g. programming language, # developers, etc.
      예: 프로그래밍 언어, 개발자 수 등



Follow-up Studies
후속 연구들

• “An investigation on the feasibility of cross-project defect prediction.” (He@ASEJ12)
  크로스 프로젝트 결함 예측 가능성에 대한 조사 (He@ASEJ12)
  • Decision tree using distributional characteristics of a dataset
    데이터셋의 분포 특성(평균, 왜도, 첨도 등)을 이용한 결정 트리



Defect Prediction Approaches (14)
결함 예측 접근 방식



Other Topics
기타 주제들

• Privacy issue on defect datasets
  결함 데이터셋의 개인정보 문제

  • MORPH (Peters@ICSE12)
    MORPH 기법 (Peters@ICSE12)
    • Mutate defect datasets while keeping prediction accuracy
      예측 정확도를 유지하면서 데이터셋을 변형함
    • Can accelerate cross-project defect prediction with industrial datasets
      산업용 데이터셋에서의 CPDP를 촉진할 수 있음
• Personalized defect prediction model (Jiang@ASE13)
  개인화된 결함 예측 모델 (Jiang@ASE13)
  • “Different developers have different coding styles, commit frequencies, and experience levels, all of which cause different defect patterns.”
    "개발자는 코딩 스타일, 커밋 빈도, 경험 수준이 다르며, 이는 각기 다른 결함 패턴을 유발한다."
  • Results
    결과
    • Average F-measure: 0.62 (personalized models) vs. 0.59 (non-personalized models)
      평균 F-점수: 개인화 모델 0.62 vs. 비개인화 모델 0.59



Defect Prediction Approaches (15)
결함 예측 접근 방식



Agenda

• Problem definition
  문제 정의
• Defect prediction process based on machine learning
  머신러닝 기반 결함 예측 과정
• History of defect prediction studies
  결함 예측 연구의 역사
• Recent research trends
  최근 연구 동향
• Current challenges
  현재의 도전 과제



Recent research trends
최근 연구 동향

• Heterogeneous Defect Prediction
  이질적인 결함 예측
• Unsupervised learning based Defect Prediction
  비지도 학습 기반 결함 예측
• Deep-learning based Defect Prediction Techniques
  딥러닝 기반 결함 예측 기법



Current Defect Prediction Studies
현재 결함 예측 연구



Cross-prediction Model
크로스 예측 모델

• Common challenge
  공통된 도전 과제

  • Current cross-prediction models are limited to datasets with same number of metrics
    현재의 모델은 동일한 메트릭 수를 가진 데이터셋에만 적용 가능
  • Not applicable on projects with different feature spaces (different domains)
    다른 특성 공간(도메인)을 가진 프로젝트에는 적용 불가
    • NASA Dataset: Halstead, LOC
      NASA 데이터셋: Halstead, LOC
    • Apache Dataset: LOC, Cyclomatic, CK metrics
      Apache 데이터셋: LOC, 사이클로매틱, CK 메트릭
• Heterogeneous Defect Prediction (Nam@FSE15)
• 이질적 결함 예측 (Nam@FSE15)



Heterogeneous Defect Prediction
이질적인 결함 예측

• Heterogeneous metric sets
  이질적인 메트릭 집합
  • (different feature spaces or different domains)
    (서로 다른 특성 공간 또는 도메인)
• Heterogeneous Defect Prediction (HDP)
  이질적 결함 예측 (HDP)
• Possible to Reuse all the existing defect datasets for CPDP!
  모든 기존 결함 데이터셋을 CPDP에 재사용할 수 있음!



Heterogeneous Defect Prediction
이질적인 결함 예측

• Key Idea
  핵심 아이디어
• Most defect prediction metrics
  대부분의 결함 예측 메트릭은

  • Measure complexity of software and its development process.
    소프트웨어 및 개발 과정의 복잡도를 측정함
    • e.g.
      • The number of developers touching a source code file (Bird@FSE11)
        소스코드 파일을 수정한 개발자 수
      • The number of methods in a class (D’Ambroas@ESEJ12)
        클래스 내 메서드 수
      • The number of operands (Menzies@TSE`08)
        피연산자 수
  • More complexity implies more defect-proneness (Rahman@ICSE13)
    더 복잡할수록 결함 발생 가능성이 높다 (Rahman@ICSE13)
• Match source and target metrics that have similar distribution
  소스 및 대상 메트릭의 분포가 유사한 경우 일치시키기



Compute Matching Score KSAnalyzer
KSAnalyzer를 통한 매칭 점수 계산

• Use p-value of Kolmogorov-Smirnov Test (Massey@JASA`51)
  Kolmogorov-Smirnov 검정의 p-값을 사용함
• Matching Score M of i-th source and j-th target metrics: M_ip = p_ij
  i번째 소스와 j번째 대상의 매칭 점수 M: M_ip = p_ij



Matched Metrics
매칭된 메트릭

• AUC = 0.946 (ant1.3 → ar5)
• Distribution
  • (Source metric: RFC - 클래스에서 호출된 메서드 수, Target metric: 피연산자 수)
• Matching Score = 0.91
  매칭 점수 = 0.91

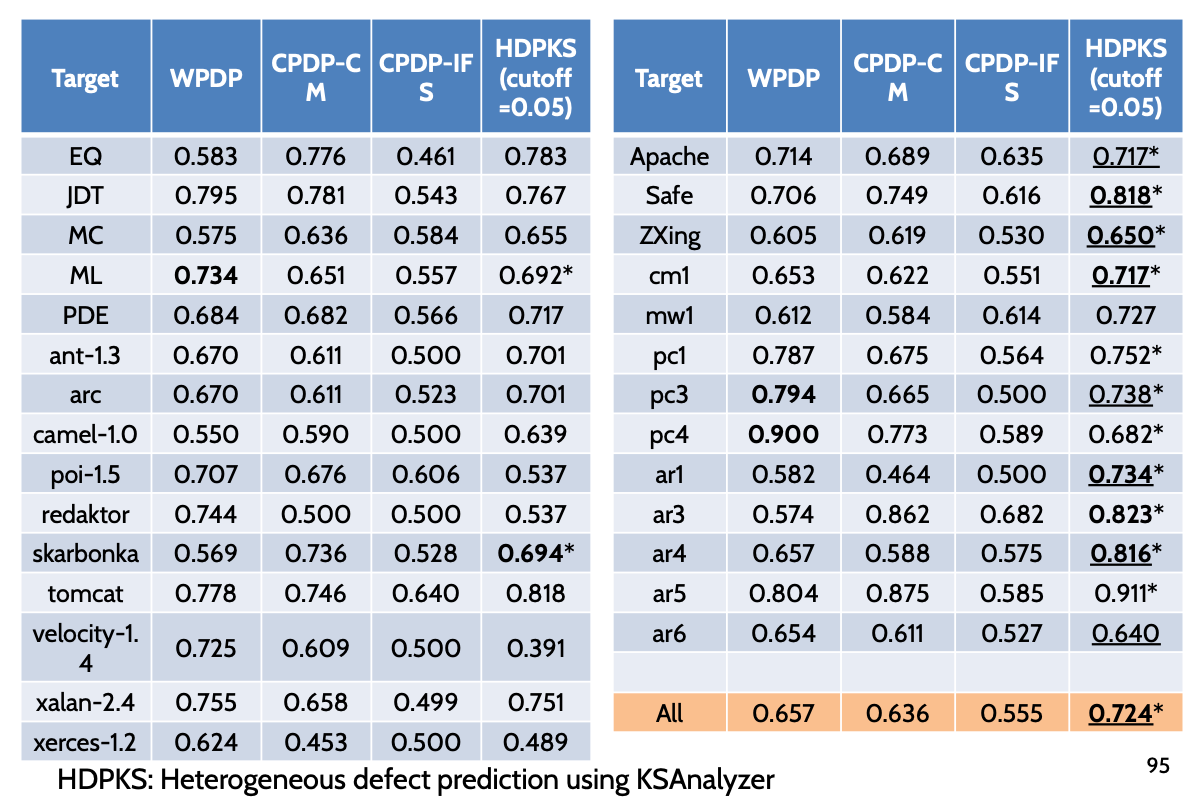

Prediction Results in median AUC





Current Defect Prediction Studies
현재 결함 예측 연구





Unsupervised learning based Defect Prediction
비지도 학습 기반 결함 예측

• CLAMI (Nam et al.@ASE 2015)
  CLAMI (남 등, ASE 2015)
• Connectivity-based Unsupervised Classifier (Zhang et al.@ICSE 2016)
  연결성 기반 비지도 분류기 (장 등, ICSE 2016)



CLA/CLAMI Approach Overview
CLA/CLAMI 접근법 개요



CLAM/CLAMI Approach - Clustering and Labeling Clusters -
CLA/CLAMI 접근 방식 - 클러스터링 및 클러스터에 라벨링





CLAM/CLAMI Approach - Metric Selection
CLAM/CLAMI 접근 방식 - 메트릭 선택

• Violation: a metric value that does not follow its label!
  위반: 라벨과 일치하지 않는 메트릭 값!

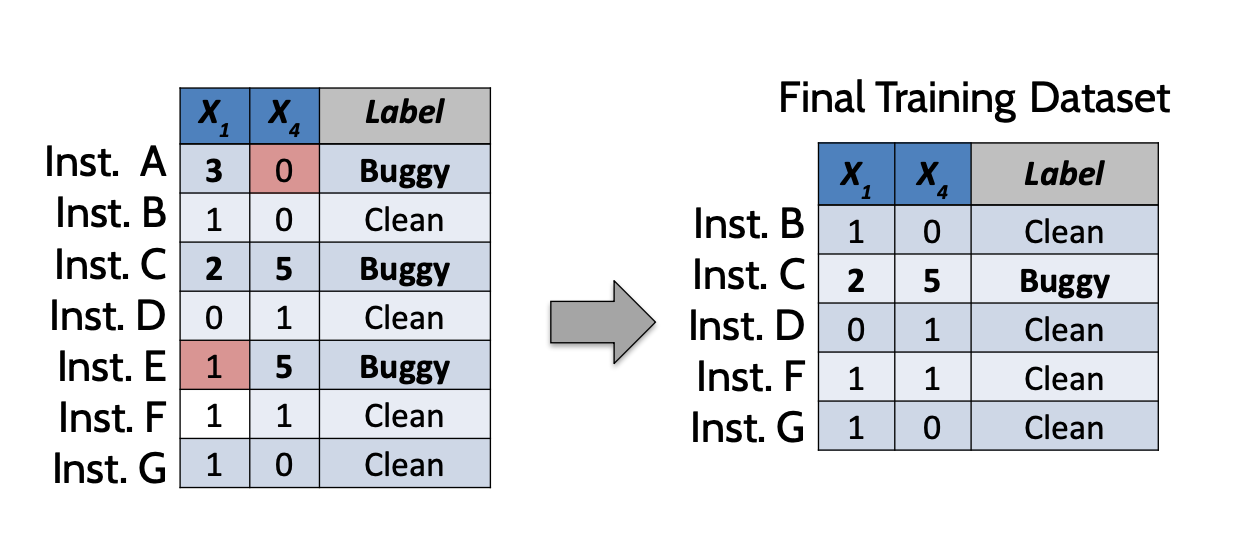

CLAMI Approach - Instance Selection -
CLAMI 접근법 - 인스턴스 선택 -



CLAMI: F-measure and AUC
CLAMI: F-측정값과 AUC

Project	F-measure					AUC
	SL	THD	EXP	CLA	CLAMI	SL	CLAMI
Httpclient	0.725	0.019	0.818	0.734	0.722	0.722	0.772
Jackrabbit	0.648	0.128	0.689	0.689	0.686	0.727	0.751
Lucene	0.508	0.256	0.243	0.409*	0.395*	0.706	0.596
Rhino	0.623	0.069	0.775	0.743	0.750	0.686	0.777
Apache	0.653	0.634	0.750	0.705	0.718	0.712	0.753
Safe	0.603	0.533	0.878	0.677	0.685	0.699	0.770
ZXing	0.331	0.033	0.365	0.454*	0.494*	0.603	0.643
Average Rank	3.429	4.857	1.929	2.357	2.429

• Wilcoxon Signed-Rank Test for Each Project
  각 프로젝트에 대한 Wilcoxon 부호순위 검정
• SL (Supervised Learning) vs CLA/CLAMI: Bold
  SL (지도 학습) vs CLA/CLAMI: 굵은 글씨
• THD (Threshold-based) vs CLA/CLAMI: Blue
  THD (임계값 기반) vs CLA/CLAMI: 파란색 표시
• **EXP (Expert-based) vs CLA/CLAMI: ***
  EXP (전문가 기반) vs CLA/CLAMI: 별표 표시
• CLA vs CLAMI: _____
  CLA vs CLAMI: 밑줄 표시

CLAMI: Distributions of metrics (Safe)

• Most frequently selected metrics by CLAMI
  CLAMI에 의해 가장 자주 선택된 메트릭들
• Metrics with less discriminative power
  구분력이 낮은 메트릭들

Current Defect Prediction Studies
현재 결함 예측 연구 동향





Deep learning based Defect Prediction
딥러닝 기반 결함 예측

• Semantic Feature Generation Using Deep Belief Network (Wang et al.@ICSE 2016)
  딥 빌리프 네트워크를 활용한 의미 기반 특성 생성 (Wang 외, ICSE 2016)



Deep learning is Necessary?
딥러닝이 반드시 필요한가?

• Easy over Hard: A Case Study on Deep Learning (Fu et al.@FSE 2017)
  쉬운 방법이 어려운 방법보다 나은가: 딥러닝 사례 연구 (Fu 외, FSE 2017)
  • Deep Learning
    딥러닝
    • Highly computationally expensive (days to weeks)
      계산 비용이 매우 크다 (수일에서 수주 소요)
  • What if simple and fast methods can achieve the comparable results to the results of deep learning approach??
    간단하고 빠른 방법이 딥러닝과 유사한 결과를 낼 수 있다면?
    • Parameter tuning
      하이퍼파라미터 조정
    • Understand a task and match a technology wisely
      과제를 이해하고 적절한 기술을 현명하게 선택하라



Agenda

• Problem definition
  문제 정의
• Defect prediction process based on machine learning
  머신러닝 기반 결함 예측 과정
• History of defect prediction studies
  결함 예측 연구의 역사
• Recent research trends
  최근 연구 동향
• Current challenges
  현재의 도전 과제



Next Steps of Defect Prediction
결함 예측의 다음 단계
